40W 12V XHP70 7070 SMD LED

Προδιαγραφές LED 40W 12V XHP70 7070 SMD:

Όνομα προϊόντος	40W 12V XHP70 7070 SMD LED
Αριθμός ανταλλακτικού	GD-7070W500-4CD0-S2G7M-R70
Μάρκα τσιπ	Τσιπς China Sanan, flip chip χωρίς σύρμα κολλημένο στο εσωτερικό
Εισαγωγή	11.5-12.5vdc με μέγιστο 3A
Ροή	4000-4500lm με πλήρη ισχύ 3A
Εξουσία	Μέγιστη ισχύς 40 Watt
Χρώμα	2700K, 3000K, 4000K, 5000K, 5700K και 6500K διαθέσιμα. CRI can be Ra>70, Ra>80 προαιρετικά
Εφαρμογή	Φώτα οχημάτων LED, φώτα εργασίας LED, φώτα φλας LED
Υλικό συσκευασίας	ALN Κεραμικό υπόστρωμα συσκευασία? Συγκολλημένη σανίδα χαλκού 20 mm.
Γωνία φωτισμού	120 μοιρών με θόλο φακό σιλικόνης
Μάρκα και κατασκευαστής	GMLED, GMKJ
Εγγύηση	4 χρόνια
Υπηρεσία cOem	1. Διαθέσιμα ανταλλακτικά SKD. 2. Η υπηρεσία συναρμολόγησης LED πλακών pcb αλουμινίου είναι επίσης διαθέσιμη εδώ.



Τα Flip chip SMD LED θεωρούνται γενικά πιο αξιόπιστα από τα συρμάτινα SMD LED για διάφορους λόγους:

Χωρίς συγκόλληση καλωδίων: Τα αναδιπλούμενα τσιπ LED εξαλείφουν την ανάγκη για δεσμούς καλωδίων, που είναι ένα κοινό σημείο αστοχίας στα παραδοσιακά σχέδια LED. Οι δεσμοί καλωδίων μπορεί να χαλαρώσουν ή να σπάσουν λόγω θερμικής καταπόνησης ή μηχανικής καταπόνησης.

Καλύτερη Θερμική Διαχείριση: Σε σχέδια με flip chip, το τσιπ LED τοποθετείται απευθείας στο υπόστρωμα. Αυτή η άμεση επαφή ενισχύει την απαγωγή θερμότητας, οδηγώντας σε καλύτερη θερμική απόδοση και μεγαλύτερη διάρκεια ζωής. Αντίθετα, τα LED με σύρμα έχουν συχνά λιγότερο αποτελεσματικές θερμικές διαδρομές.

Μικρότερο μέγεθος και υψηλότερη πυκνότητα: Τα LED με flip chip μπορούν να γίνουν μικρότερα και να συσκευαστούν πιο πυκνά, επιτρέποντας πιο συμπαγή σχέδια χωρίς συμβιβασμούς στην απόδοση. Αυτό μπορεί να είναι ιδιαίτερα πλεονεκτικό σε εφαρμογές όπου ο χώρος είναι περιορισμένος.

Υψηλότερη Αποδοτικότητα: Η άμεση τοποθέτηση του τσιπ LED σε σχέδια flip chip μπορεί να βελτιώσει την οπτική απόδοση. Αυτό σημαίνει περισσότερη απόδοση φωτός για την ίδια ποσότητα ηλεκτρικής εισόδου, συμβάλλοντας στη συνολική αξιοπιστία και απόδοση.

Μειωμένη μηχανική καταπόνηση: Δεδομένου ότι δεν υπάρχουν καλώδια για τη σύνδεση του τσιπ με την πλακέτα κυκλώματος, τα σχέδια με flip chip τείνουν να αντιμετωπίζουν λιγότερη μηχανική καταπόνηση κατά την κατασκευή και τη λειτουργία, μειώνοντας την πιθανότητα αστοχιών.

Οπτική εξήγηση (Περιγραφή)

Flip Chip SMD LED: Φανταστείτε ένα μικρό τετράγωνο τσιπ LED τοποθετημένο απευθείας σε μια πλακέτα κυκλώματος. Ολόκληρη η επιφάνεια του τσιπ είναι σε επαφή με το υπόστρωμα, το οποίο επιτρέπει τη θερμότητα να εξαπλώνεται ομοιόμορφα και αποτελεσματικά. Δεν υπάρχουν καλώδια που συνδέουν το τσιπ, γεγονός που το καθιστά πιο καθαρό και λιγότερο επιρρεπές σε αστοχία.

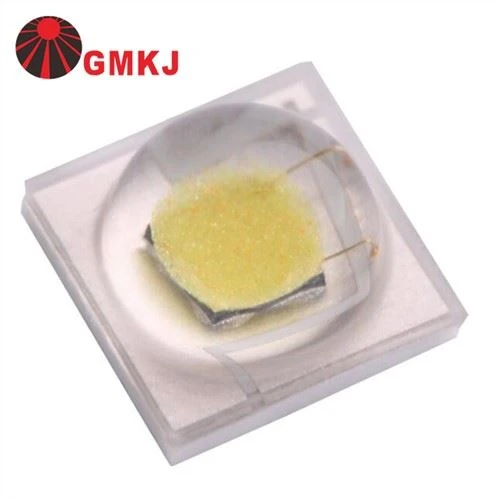

LED SMD με σύρμα: Φανταστείτε ένα τσιπ LED παρόμοιου μεγέθους, αλλά με λεπτά καλώδια που το συνδέουν με την πλακέτα. Αυτά τα καλώδια περιστρέφονται πάνω από το τσιπ, δημιουργώντας σημεία όπου μπορεί να συσσωρευτεί η πίεση. Με την πάροδο του χρόνου, η δόνηση ή ο θερμικός κύκλος μπορεί να προκαλέσει σπάσιμο ή αποκόλληση αυτών των καλωδίων, οδηγώντας σε αστοχία.

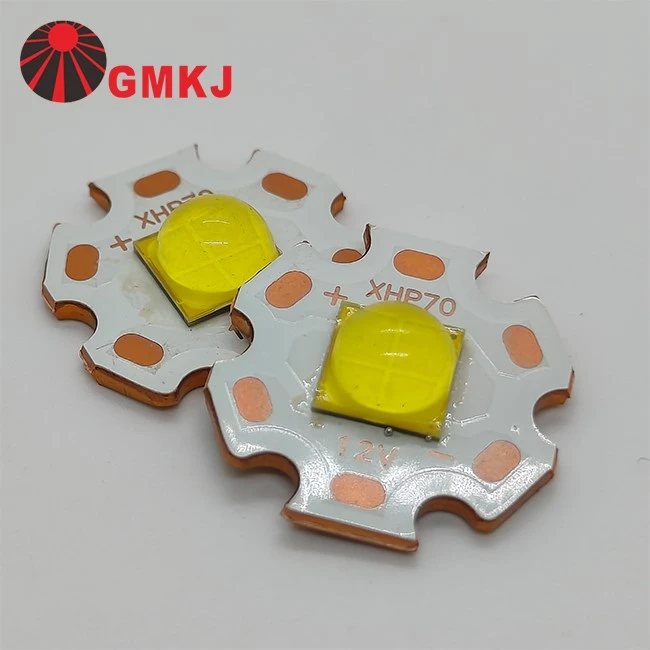

Εικόνα LED 40W 12V XHP70 7070 SMD:





40W 12V XHP70 7070 Διαστάσεις LED SMD:

Ηλεκτρικές προδιαγραφές 40W 12V XHP70 7070 SMD LED:

Παράμετρος	Σύμβολο	Συνθήκες	Ελάχ	Μέσος όρος	Μέγ	Μονάδες
Μπροστινή τάση	VF	IF=3000mA	12.00	--	14.00	V
Διασταύρωση Θερμικής Αντίστασης με Σανίδα	RΘJ-B	IF=3000mA	--	1	--	βαθμός /Δ
Φωτεινή ροή	Φv	IF=3000mA	4000	--	4500	λμ
Θερμοκρασία χρώματος	CCT	IF=3000mA	4700	--	5300	K
CRI	Ra	IF=3000mA	70	--	--	--
Αντίστροφο ρεύμα	IR	VR=20V	−−	−−	10	μ A
Γωνία θέασης	2Θ1/2	IF=3000mA	−−	120	−−	Βαθμ



Για περισσότερες λεπτομέρειες, επικοινωνήστε απευθείας μαζί μας!
