Ο φακός LED συνδέεται στενά με το LED για να βελτιώσει την απόδοση χρήσης φωτός και την απόδοση φωτεινότητας. Μπορεί να χρησιμοποιηθεί ανάλογα με τα διαφορετικά εφέ. Διαφορετικοί φακοί αλλάζουν το οπτικό σύστημα της κατανομής φωτός του LED' Οι προδιαγραφές είναι μεταδοτικές και αντανακλαστικές.
. Υλικός τύπος φακού χάντρας λυχνίας LED υψηλής ισχύος
1. Υψηλής ισχύος λαμπτήρας LED με χάντρες από σιλικόνη

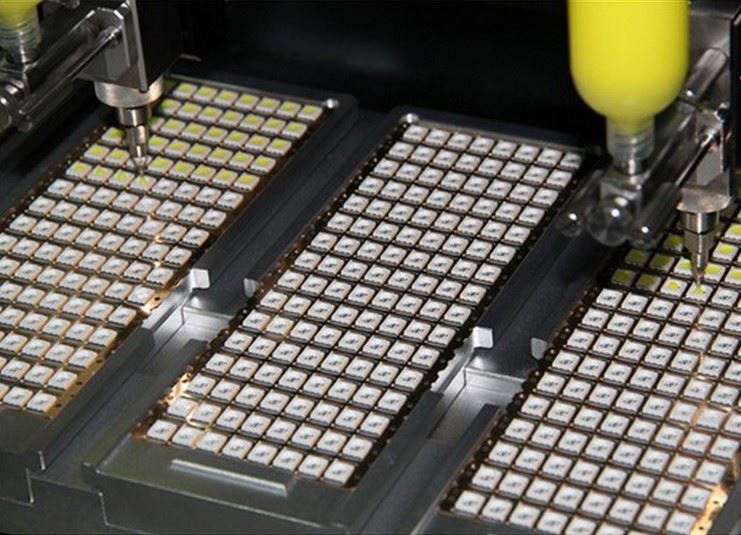

ένα. Λόγω της υψηλής θερμοκρασίας αντίστασης του σιλικαζέλ (είναι επίσης δυνατή η συγκόλληση με αναρρόφηση), χρησιμοποιείται συχνά για την άμεση ενθυλάκωση του τσιπ LED.
σι. Γενικά, το μέγεθος του φακού πυριτικής πηκτής είναι μικρό, με διάμετρο 3-10mm.
2. Λάμπα LED υψηλής ισχύος με χάντρες PMMA φακούς
ένα. Οπτικής ποιότητας PMMA (μεθακρυλικός πολυμεθυλεστέρας, κοινώς γνωστός ως ακρυλικό).
σι. Πλαστικά υλικά, πλεονεκτήματα: υψηλή απόδοση παραγωγής (μπορεί να ολοκληρωθεί με χύτευση με έγχυση ή εξώθηση). υψηλή διαπερατότητα φωτός (η μετάδοση είναι περίπου 93% όταν το πάχος είναι 3mm). μειονεκτήματα: η θερμοκρασία δεν μπορεί να υπερβεί τους 80 ° (θερμοκρασία παραμόρφωσης θερμότητας 92 μοίρες)).
3. Λάμπα LED υψηλής ισχύος με χάντρες φακού υπολογιστή
ένα. Πολυανθρακικό οπτικού βαθμού (PC για συντομία) πολυανθρακικό.
σι. Πλαστικά υλικά, πλεονεκτήματα: υψηλή απόδοση παραγωγής (μπορεί να ολοκληρωθεί με χύτευση με έγχυση και εξώθηση). η διαπερατότητα του φωτός είναι ελαφρώς χαμηλότερη (ο ρυθμός μετάδοσης είναι περίπου 89% όταν το πάχος είναι 3mm). μειονεκτήματα: η θερμοκρασία δεν μπορεί να υπερβεί τους 110 ° (θερμοκρασία παραμόρφωσης θερμότητας 135 μοίρες).
4. Λάμπα LED υψηλής ισχύος από γυάλινο φακό
Υλικά γυαλιού οπτικά, πλεονεκτήματα: υψηλή διαπερατότητα φωτός (97%), αντοχή σε υψηλές θερμοκρασίες κ.λπ. μειονεκτήματα: μονόμορφο, εύθραυστο, δύσκολο να επιτευχθεί μαζική παραγωγή, χαμηλή αποδοτικότητα παραγωγής, υψηλό κόστος κλπ. Ωστόσο, προς το παρόν, πολύ λίγοι εγχώριοι κατασκευαστές έχουν αρχίσει να αναπτύσσουν τεχνολογία χύτευσης γυαλιού, χρησιμοποιώντας χύτευση με σύντηξη μούχλας για την παραγωγή γυάλινων φακών, οι οποίοι μπορούν παράγουν φακούς με διάφορα σχήματα και ειδικές επιφάνειες. Επιπλέον, η παραγωγή μούχλας έχει καλή συνέπεια προϊόντος και υψηλή ακρίβεια και μπορεί να βελτιώσει σημαντικά την αποδοτικότητα της παραγωγής και να μειώσει αποτελεσματικά το κόστος των γυάλινων φακών. Με τα χαρακτηριστικά της υψηλής διαπερατότητας του φωτός, οι γυάλινοι φακοί θα γίνουν οπτικά πλαστικά LED υψηλής ισχύος. Εναλλακτικά προϊόντα για φακούς. Ωστόσο, η τρέχουσα υψηλή τιμή αυτού του εξοπλισμού παραγωγής καθιστά δύσκολη τη δημοτικότητα σε βραχυπρόθεσμο ορίζοντα. Επιπλέον, οι ελλείψεις του γυαλιού που είναι πιο εύθραυστες από τα υλικά PMMA και PC απαιτούν περισσότερη έρευνα και εξερεύνηση. Όσον αφορά τη βελτιωμένη τεχνολογία που μπορεί να επιτευχθεί τώρα, τα μη εύθραυστα χαρακτηριστικά του γυαλιού μπορούν να βελτιωθούν μόνο με επίστρωση ή σκλήρυνση, αν και αυτές οι επεξεργασίες, Η διαπερατότητα φωτός του γυάλινου φακού θα μειωθεί, αλλά θα είναι ακόμα πολύ μεγαλύτερη από τη διαπερατότητα φωτός των συνηθισμένων οπτικών πλαστικών φακών. Επομένως, η προοπτική των γυάλινων φακών θα είναι ευρύτερη.
. Ταξινόμηση εφαρμογών φακού σφαιριδίων λυχνίας LED υψηλής ισχύος
1. Ένας φακός
ένα. Ο κύριος φακός είναι ενθυλακωμένος (ή κολλημένος) απευθείας στη θήκη τσιπ LED και ενσωματωμένος με το LED.
σι. Το τσιπ LED (τσιπ) εκπέμπει θεωρητικά 360 μοίρες, αλλά στην πραγματικότητα το τσιπ μπορεί να στερεωθεί και να συσκευαστεί στο στήριγμα LED, οπότε η μέγιστη γωνία εκπομπής φωτός του τσιπ είναι 180 μοίρες (πάνω από 180 μοίρες, υπάρχει μια μικρή ποσότητα of afterglow), και το τσιπ Θα υπάρχει επίσης ένα αδέσποτο φως, έτσι ώστε μέσω ενός φακού, όλο το φως του τσιπ να μπορεί να συλλεχθεί αποτελεσματικά και διαφορετικές γωνίες φωτός όπως 180 °, 160 °, 140 °, 120 °, 90 °, 60 °, κ.λπ. μπορούν να ληφθούν, αλλά διαφορετικά Υπάρχει μια ορισμένη διαφορά στην απόδοση εκπομπής φωτός της γωνίας LED εκπομπής φωτός (ο γενικός κανόνας είναι: όσο μεγαλύτερη είναι η γωνία, τόσο μεγαλύτερη είναι η απόδοση).
ντο. Ο κύριος φακός χρησιμοποιεί γενικά PMMA, PC, οπτικό γυαλί, σιλικαζέλ και άλλα υλικά.
2. Δευτερεύων φακός χάντρας λυχνίας LED υψηλής ισχύος
ένα. Ο δευτερεύων φακός και το LED είναι δύο ανεξάρτητα αντικείμενα, αλλά είναι πραγματικά αδιαχώριστα στην εφαρμογή.
σι. Η λειτουργία του δευτερεύοντος φακού είναι να συγκλίνει η γωνία εκπομπής φωτός της πηγής φωτός LED σε οποιαδήποτε επιθυμητή γωνία μεταξύ 5 ° και 160 °. Η κατανομή του φωτεινού πεδίου μπορεί να χωριστεί κυρίως σε: κύκλο, έλλειψη και ορθογώνιο.
ντο. Το υλικό του δευτερεύοντος φακού χρησιμοποιεί γενικά PMMA ή PC οπτικής ποιότητας. επί του παρόντος, το γυαλί επιλέγεται μόνο υπό ειδικές συνθήκες. Ωστόσο, με την προώθηση και τη διάδοση της τεχνολογίας χύτευσης γυαλιού, ο δευτερεύων φακός θα οδηγήσει σε μια υλική επανάσταση και το οπτικό γυαλί θα αντικαταστήσει το PMMA ή τον υπολογιστή οπτικής ποιότητας.
Ⅲ, ταξινόμηση προδιαγραφών φακών σφαιριδίων υψηλής ισχύος LED
1. Μέσω τύπου (κυρτός φακός)
ένα. Όταν το φως LED περάσει από μια καμπύλη επιφάνεια του φακού (το διπλό κυρτό έχει 2 καμπύλες επιφάνειες), το φως θα διαθλαστεί και θα συμπυκνωθεί και όταν ρυθμιστεί η απόσταση μεταξύ του φακού και του LED, θα αλλάξει και η γωνία (η γωνία είναι αντιστρόφως ανάλογη της απόστασης). Το οπτικά σχεδιασμένο σημείο φακού θα είναι πολύ ομοιόμορφο, αλλά λόγω του περιορισμού της διαμέτρου του φακού και της λειτουργίας φακού, το ποσοστό χρήσης του φωτός του LED δεν είναι υψηλό και το άκρο του σημείου έχει μια σχετικά προφανή κίτρινη άκρη (οι λόγοι η κίτρινη άκρη δεν θα επαναληφθεί προς το παρόν).
σι. Χρησιμοποιείται γενικά σε προβολείς μεγάλης γωνίας (άνω των 50 °), όπως επιτραπέζιους λαμπτήρες, λάμπες μπαρ και άλλα φωτιστικά εσωτερικού χώρου.
2. Καταδιοπτικός τύπος (τύπος κώνου ή κύπελλο)
ένα. Ο σχεδιασμός του φακού χρησιμοποιεί ένα διαπεραστικό φως συμπύκνωσης στο μπροστινό μέρος και η κωνική επιφάνεια μπορεί να συλλέξει και να αντανακλά όλο το πλευρικό φως και η επικάλυψη αυτών των δύο ειδών φωτός (της ίδιας γωνίας) μπορεί να επιτύχει την πιο τέλεια χρήση φωτός εφέ φωτεινής κηλίδας.
σι. Μπορούν επίσης να γίνουν κάποιες αλλαγές στην επιφάνεια του φακού κώνου, οι οποίες μπορούν να σχεδιαστούν σε μια επιφάνεια καθρέφτη, μια παγωμένη επιφάνεια, μια επιφάνεια σφαιριδίων, μια ριγέ επιφάνεια, μια σπειρωτή επιφάνεια, μια κυρτή ή κοίλη επιφάνεια κ.λπ. για να αποκτήσουν διαφορετικό σημείο υπάρχοντα.
3. Μονάδα φακού
ένα. Πρόκειται για την ολοκλήρωση ενός ολόκληρου φακού πολλαπλών φακών μέσω χύτευσης με έγχυση πολλαπλών μεμονωμένων φακών. Ανάλογα με τις διαφορετικές ανάγκες, μπορεί να σχεδιαστεί σε μονάδες φακού 3 σε 1, 5 σε 1 ή ακόμη και δεκάδες μονάδες φακού σε ένα. Δύο ξεχωριστοί φακοί μπορούν επίσης να περάσουν μέσα Οι βραχίονες συνδυάζονται μεταξύ τους.
σι. Αυτός ο σχεδιασμός εξοικονομεί αποτελεσματικά το κόστος παραγωγής, συνειδητοποιεί τη συνέπεια της ποιότητας του προϊόντος, εξοικονομεί χώρο στον μηχανισμό φωτισμού και είναι πιο εύκολο να επιτευχθεί" υψηλή ισχύς" χαρακτηριστικά.
. Σχεδιασμός και επεξεργασία καλουπιού φακού χάντρας λυχνίας LED υψηλής ισχύος
1. Πρώτα απ 'όλα εξαρτάται από την πηγή φωτός (χάντρες λαμπτήρων LED υψηλής ισχύος), διαφορετικές μάρκες σφαιριδίων λαμπτήρων LED υψηλής ισχύος (όπως CREE, LUMILEDS, Seoul, Osram, Everlight, Edison, Changsenyuan κ.λπ.), δομή και συσκευασία τσιπ Θα υπάρχουν διαφορές στις μεθόδους, στα χαρακτηριστικά του φωτός κ.λπ., με αποτέλεσμα διαφορές όταν ο ίδιος φακός ταιριάζει με διαφορετικές προδιαγραφές και LED μάρκας. Ως εκ τούτου, απαιτείται στοχευμένη ανάπτυξη (προσανατολισμένη από τις συνήθεις μάρκες) για να επιτευχθεί το πραγματικό επιθυμητό αποτέλεσμα.
2. Χρησιμοποιήστε λογισμικό οπτικού σχεδιασμού (όπως Code V, ZEMAX, TracePro, ASAP, LighTools κ.λπ.) και λογισμικό μηχανικής μοντελοποίησης (όπως: Pro/E, UG, SOLIDWORKS, κ.λπ.) για σχεδιασμό και οπτική προσομοίωση, και συνεχώς βελτιστοποιήστε για να λάβετε τον αντίστοιχο οπτικό φακό
3. Ο ίδιος ο φακός LED είναι ένα οπτικό εξάρτημα ακριβείας, επομένως έχει εξαιρετικά υψηλές απαιτήσεις για την ακρίβεια του καλουπιού, ειδικά η ακρίβεια επεξεργασίας της οπτικής καμπύλης επιφάνειας του φακού πρέπει να φθάνει τα 0,1μm. Γενικά, απαιτείται ο ακόλουθος εξοπλισμός για την επεξεργασία τέτοιων καλουπιών υψηλής ακρίβειας: μηχανή επεξεργασίας εξαιρετικά ακριβείας (όπως το PRECITECH NANOFORM 350), ενσωματωμένη μηχανή επεξεργασίας CNC, μύλος ακριβείας, φρέζα ακριβείας, μηχανή γεώτρησης, σπινθήρα ακριβείας CNC, προφίλ επιφάνειας, παρεμβολόμετρο Περιμένετε.
4. Το πιο ακριβές μέρος του καλουπιού είναι ο οπτικός πυρήνας καλουπιού. Πρώτον, πρέπει να επιλεγεί ένας ειδικός χάλυβας πυρήνα καλουπιού (όπως ο σουηδικός χάλυβας καθρέφτη S136) και να υποβληθεί σε θερμική επεξεργασία στους 55 ° για να ολοκληρωθεί το τραχύ έμβρυο. Μετά την επιμετάλλωση νικελίου στο τραχύ έμβρυο, χρησιμοποιήστε εξαιρετικά ακριβή. Λαμβάνεται με επεξεργασία καμπύλης επιφάνειας από μηχανή επεξεργασίας.
. Υλικό και παραγωγή φακού χάντρας λυχνίας LED υψηλής ισχύος
1. Ως προϊόν οπτικής ποιότητας, οι φακοί LED έχουν αυστηρές απαιτήσεις όσον αφορά τη διαπερατότητα του φωτός, τη θερμική σταθερότητα, την πυκνότητα, την ομοιομορφία του δείκτη διάθλασης, τη σταθερότητα του δείκτη διάθλασης, την απορρόφηση νερού, τη θολερότητα και τη μέγιστη μακροπρόθεσμη θερμοκρασία εργασίας. Επομένως, το υλικό του φακού πρέπει να επιλέγεται σύμφωνα με την πραγματική κατάσταση. Κατ 'αρχήν, επιλέξτε PMMA οπτικής ποιότητας, εάν έχετε ειδικές απαιτήσεις, μπορείτε να επιλέξετε υπολογιστή οπτικής ποιότητας. Προς το παρόν, το υλικό PMMA της Mitsubishi είναι το καλύτερο (ο VH001 είναι ο βαθμός που επιλέγεται συχνά) και ο Nantong Liyang, ο κλάδος της Mitsubishi στην Κίνα, είναι ελαφρώς κατώτερος.
2. Πρέπει να είναι εξοπλισμένο με εργαστήριο χωρίς σκόνη με επίπεδο 10.000 ή υψηλότερο. Οι χειριστές πρέπει να φορούν αντιστατικά ρούχα, κούνιες και μάσκες και άλλα αντιστατικά και ανθεκτικά στη σκόνη μέτρα και το εργαστήριο πρέπει να επιθεωρείται και να καθαρίζεται τακτικά.
3. Είναι απαραίτητο να διαθέτετε επαγγελματικές μηχανές οπτικής χύτευσης με έγχυση όπως η Toshiba, Demag, Haitian, Chen Hsong και άλλες μάρκες και να ελέγχετε αυστηρά τη διαδικασία χύτευσης με έγχυση για να αποκτήσετε τα κατάλληλα προϊόντα.
4. Επιθεώρηση προϊόντος: χωρίς φυσαλίδες, χωρίς βαθουλώματα, χωρίς σημάδια νεροχύτη, χωρίς γραμμές ροής, χωρίς μισοφέγγαρα. ακρίβεια σχήματος Rt< 0.005="" τραχύτητα="" επιφάνειας=""><>
5. Το προϊόν πρέπει να συσκευάζεται σε αντιστατικό και ανθεκτικό στη σκόνη PVC και πρέπει να είναι πλήρως σφραγισμένο. Η θερμοκρασία και η υγρασία πρέπει να ελέγχονται αυστηρά για αποθήκευση και είναι καλύτερο να μην αποθηκεύονται για περισσότερο από ένα χρόνο.
Τα πλεονεκτήματα του φακού led είναι τα ακόλουθα
1. Ανεξάρτητα από την απόσταση, το αμπαζούρ (ανακλαστήρας) δεν διαφέρει πολύ από το φακό. Όσον αφορά την ομοιομορφία, ο φακός θα είναι καλύτερος από τον ανακλαστήρα.
2. Χρησιμοποιήστε φακό LED μικρής γωνίας, το αποτέλεσμα είναι καλύτερο από το αμπαζούρ, γιατί πρέπει να τραβηχτεί μακριά! Το αμπαζούρ συμπυκνώθηκε μέσω του φακού (επειδή το ίδιο το LED πρέπει να έχει φακό) και στη συνέχεια να περάσει από τη μάσκα για να συμπυκνώσει το φως, αυτός ο χρόνος θα χάσει πολλά η γωνία εκπομπής φωτός του φακού είναι εύκολο να χειριστεί!
Άλλο: εάν ο χώρος είναι διαθέσιμος, χρησιμοποιώντας τρία 1W, το αποτέλεσμα είναι πολύ καλύτερο από το να χρησιμοποιείτε ένα 3W!
3. Αντίθετα, το αμπαζούρ έχει ένα ευρύ φάσμα ομοιόμορφων σημείων, αλλά η προβολή δεν είναι καλή και ο φακός είναι το αντίθετο.
4. Η διείσδυση LED είναι πιο high-end.
